EH 포지셔너는 전자-유압 액추에이터의 일종으로, 전자 컨트롤러로부터의 직류 신호(4~20mA DC)를 회전 운동으로
변환하여 작업 실린더의 크랭크 암 각도를 변경할 수 있는 기능을 가지고 있습니다.

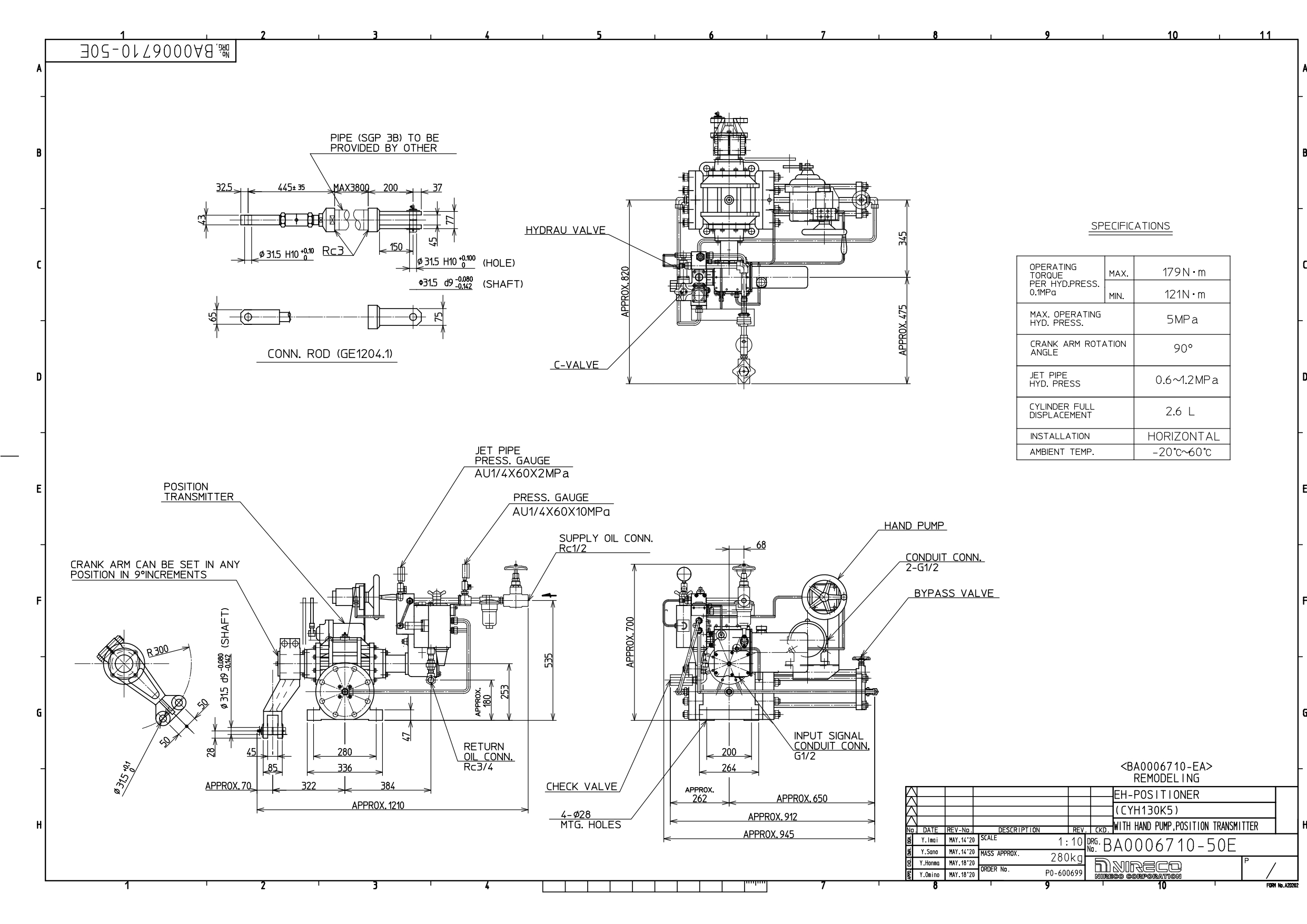

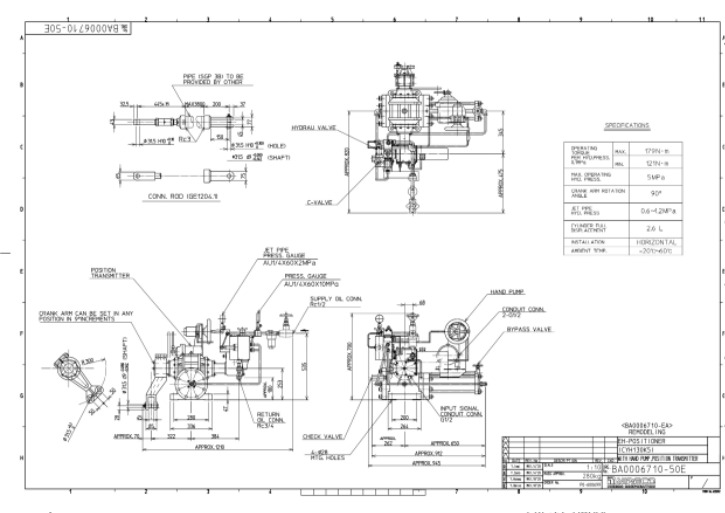

이 장치는 크랭크 타입의 작업 실린더와 일체형으로 구성되어 있으며, 본체는 전자-유압 변환기와 피드백 메커니즘으로 이루어져 있습니다.
크랭크 타입 작업 실린더의 회전 각도는 90도이며, DC 입력 신호의 전체 범위(0~90도)에 걸쳐 각도를 조절할 수 있습니다.
■ 특징
- 다양한 전자 컨트롤러의 액추에이터로 사용 가능
- 전기 신호를 수신하여 유압으로 작동하므로 작동 속도가 빠르고 큰 작동력을 얻을 수 있음
- 유압 제트 파이프와 안정적인 영구 자석을 포함한 무빙 코일 시스템으로 구성되어 유지보수가 용이하고 신뢰성이 높음
- 여러 액추에이터를 한 장소에 설치할 경우, 각각의 액추에이터에 개별 유압 펌프 유닛을 사용하는 것보다 하나의 유압 펌프 유닛에 여러 EH 포지셔너를 사용하는 것이 비용이 저렴하고, 전력 소비가 적으며, 유지보수가 쉬움
- 제트 파이프 릴레이 섹션 내부가 가압되어 있어, 유압 펌프 유닛의 설치 위치를 자유롭게 선택할 수 있으며, EH 포지셔너보다 높은 위치나 낮은 위치 모두 가능함.
- 다양한 안전 장치 장착 가능
(1) 자동 신호가 무효화될 경우, C-밸브를 통해 수동 조작 또는 원격 제어로 EH 포지셔너를 작동 가능
(2) 정전 또는 기타 문제로 인해 유압 공급원이 중단될 경우, EH 포지셔너는 안전 장치(예: 축압기)를 통해 작동 가능
(3) 비상 시 EH 포지셔너를 안전한 위치(개방 위치 또는 폐쇄 위치)로 이동시킨 후 해당 위치에 고정 가능
